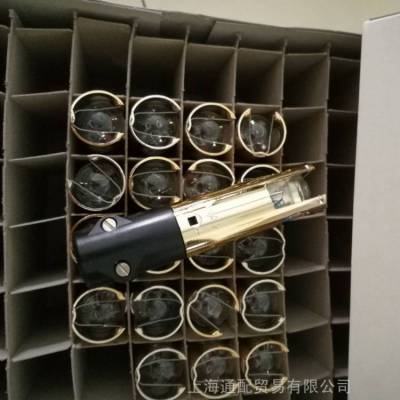

德国生产西门子紫外线光电管QRA2，带电眼扣和电眼法兰

紫外光电眼 qra2探测紫外线，用于探测蓝色火焰，即用于探测火焰中的紫外线，可以用于燃油或燃气的火焰安全检测。

□主要用于燃气燃烧器的安全检测，分有标准型与高灵敏型两种，其中QRA2M为高灵敏型，无M者为标准型。

应用

LGB2... / LGB4... 需附加配件AGQ1...方可使用

LFL... LFE1... LFE10...

LMG...需附加配件AGQ2...方可使用

环境条件

德国生产西门子紫外线光电管QRA2，带电眼扣和电眼法兰贮藏 DIN EN 60721-3-1

气候条件 class 1K3

机械条件 class 1M2

温度范围 -20...+60 °C

湿度 ＜ 95 % r.h.

注意事项

德国生产西门子紫外线光电管QRA2，带电眼扣和电眼法兰安装、装配和服务等工作都要由***人员来完成

□ 在探测器的连接区域内做任何线路的更改之前，要让设备完全与主电源隔离（所有两级断开）。

□ 给连接终端提供适当的保护，确保不受电击的危害。

□ 检查并确认线路正确连接。

□ 卤素灯、焊接设备、特殊灯具或点火火花可能产生足够的辐射而导致探测器的 UV单元点燃。***和伽玛射线也能引起错误的火焰信号。

□ 坠落或撞击会影响到安全功能。这样的探测器单元不能运作，即使它们外观看起来 一点损害也没有。

紫外光电眼 QRA10.C探测紫外线，用于探测蓝色火焰，即用于探测火焰中的紫外线，可以用于燃油或燃气的火焰安全检测。

□主要用于燃气燃烧器的安全检测，分有标准型与高灵敏型两种，其中QRA10.CM为高灵敏型，无M者为标准型。

应用

LGB2... / LGB4... 需附加配件AGQ1...方可使用

LFL... LFE1... LFE10...

LMG...需附加配件AGQ2...方可使用

环境条件

贮藏 DIN EN 60721-3-1

气候条件 class 1K3

机械条件 class 1M2

温度范围 -20...+60 °C

湿度 ＜ 95 % r.h.

注意事项

安装、装配和服务等工作都要由***人员来完成

□ 在探测器的连接区域内做任何线路的更改之前，要让设备完全与主电源隔离（所有两级断开）。

□ 给连接终端提供适当的保护，确保不受电击的危害。

□ 检查并确认线路正确连接。

□ 卤素灯、焊接设备、特殊灯具或点火火花可能产生足够的辐射而导致探测器的 UV单元点燃。***和伽玛射线也能引起错误的火焰信号

功能：

该阀泄漏测试完成后分两个阶段：

***阶段为Test1测试，疏散之间的气体阀门压力试验上游燃气关闭阀门。之间的天然气管道阀门泄漏检测监测无压力上升的压力开关。

***次测试阶段测试类别2 ，加压煤气阀之间的地区，以测试下游安全关断阀。之间的天然气管道阀门泄漏检测监测无压力下降的压力开关。

如果泄漏检测，在***次测试阶段为Test1 ，或减少开关信号过多气体压力的增大，***次试验阶段的测试类别2 ，将锁定的LDU控制，防止燃烧器启动。关于指标的单位前拨号指示泄漏测试的进展。当故障发生时，指示灯停在拨号的锁定时间，并指出这是泄漏的阀门。在一个锁定的情况下，对控制前面的复位按钮会亮起橙色指示故障。

推动在拨号前的指标一旦明确窗口将重置LDU控制。不持有的复位按钮。该LDU也可以与远程复位按钮（见接线图） 。
